వారు ల్యాబ్ పరీక్షలలో ఉత్తీర్ణత సాధించినప్పటికీ, ఫీల్డ్‌లో ఎందుకు విఫలమయ్యారు? ఆటోమోటివ్ కనెక్టర్ సీల్స్‌లో 3 అత్యంత సాధారణ నొప్పి పాయింట్ల విశ్లేషణ

ఆటోమోటివ్ కనెక్టర్ సీల్స్‌తో సాధారణ సమస్యలు: 3 హై-ఫ్రీక్వెన్సీ పెయిన్ పాయింట్‌లు మరియు ఇంజనీర్-స్థాయి పరిష్కారాలు

లో 11 సంవత్సరాల అనుభవంతోఆటోమోటివ్ కనెక్టర్ సీల్పరిశ్రమ, నేను సంవత్సరానికి 20 మంది క్లయింట్‌లకు వైఫల్య విశ్లేషణలను నిర్వహిస్తాను. కొనుగోలు నిర్వాహకులు చాలా తరచుగా అడుగుతారు, "వాహనాలలో సామూహిక సంస్థాపన తర్వాత సమస్యలు ఎందుకు స్థిరంగా తలెత్తుతాయి?" ఇంతలో, డిజైన్ ఇంజనీర్లు తరచుగా ప్రశ్నతో కలవరపడతారు, "ఒకసారి ఫీల్డ్‌లో మోహరించిన తర్వాత ప్రయోగశాల ప్రమాణాలకు అనుగుణంగా ఉండే భాగాలు ఎందుకు విఫలమవుతాయి?" 2024లో SAE ఇంటర్నేషనల్ నుండి పరిశ్రమ సర్వే డేటాపై గీయడం-ఇది 32% సీల్ వైఫల్యాలు సరిపోని డిజైన్ ఫిట్‌తో, 47% ఆపరేటింగ్ పరిస్థితులతో సరిపోలకపోవడం మరియు 21% అసెంబ్లీ లోపాల నుండి ఉత్పన్నమయ్యాయని సూచిస్తుంది-కొనుగోలుదారులు మరియు ఇంజనీర్‌లకు సంబంధించిన మూడు అత్యంత సాధారణ వర్గాల సమస్యలను నేను సంకలనం చేసాను. ప్రతి వర్గానికి, నేను వాస్తవ ప్రపంచ కేస్ స్టడీస్, అనుభావిక పరీక్ష డేటా మరియు చర్య తీసుకోదగిన పరిష్కారాలను అందిస్తాను.

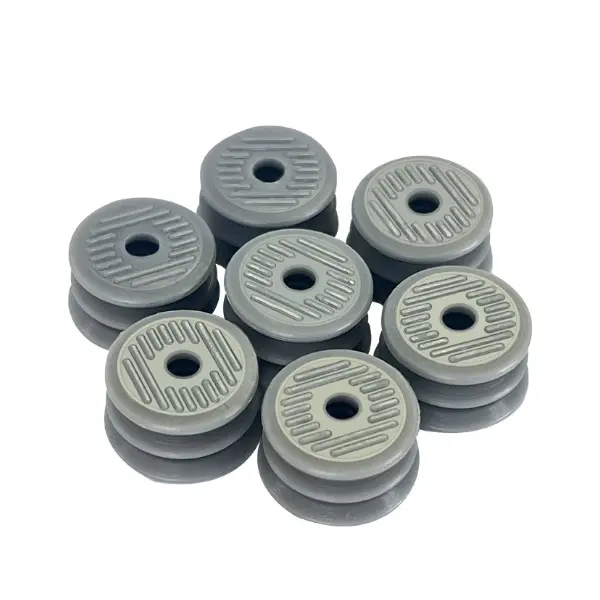

I. మల్టీ-పిన్ కనెక్టర్‌లలో "లోకలైజ్డ్ సీల్ ఫెయిల్యూర్": 12 లేదా అంతకంటే ఎక్కువ పిన్‌లు ఉన్న మోడల్‌ల కోసం, 32% వైఫల్యాలు ఒకే పిన్‌లో లీకేజీకి ఆపాదించబడ్డాయి.

కొనుగోలుదారులకు అతిపెద్ద తలనొప్పిని అందించే దృశ్యాలు: గత సంవత్సరం, మేము వాణిజ్య వాహన తయారీదారులకు 16-పిన్ కనెక్టర్ సీల్స్‌ను సరఫరా చేసాము. ఉత్పత్తులు అన్ని ప్రయోగశాల-ఆధారిత IP67 ఇమ్మర్షన్ మరియు ధూళి-నిరోధక పరీక్షలను విజయవంతంగా ఆమోదించినప్పటికీ, క్లయింట్ వాహనం ఇన్‌స్టాల్ చేసిన ఆరు నెలల తర్వాత- "ఇంజిన్ కంపార్ట్‌మెంట్ కలుషితాలు 8వ పిన్ పొజిషన్‌లోకి చొచ్చుకుపోయాయని" నివేదించింది. యూనిట్‌లను తిరిగి పొందడం మరియు తనిఖీ చేయడం ద్వారా, నిర్దిష్ట పిన్ స్థానంలో సీలింగ్ పెదవి యొక్క కుదింపు రేటు కేవలం 12% మాత్రమే ఉందని మేము కనుగొన్నాము-ఇది ప్రామాణికమైన 20% కంటే తక్కువగా ఉంది. ఈ రకమైన "సింగిల్-పిన్ వైఫల్యం" 12 లేదా అంతకంటే ఎక్కువ పిన్‌లతో కూడిన మల్టీ-పిన్ కనెక్టర్ ప్రాజెక్ట్‌లలో 32% సమస్యలకు కారణమవుతుంది, ఇది సేకరణలో భారీ రాబడికి ప్రధాన కారణం.

ఇంజనీర్ దృష్టికోణం నుండి కోర్ బాటిల్‌నెక్చాలా డిజైన్‌లు "వ్యక్తిగత రంధ్రాలకు ±0.01 మిమీ టాలరెన్స్"పై మాత్రమే దృష్టి పెడతాయి, అయితే "మొత్తం కుదింపు సమయంలో అసమాన ఒత్తిడి పంపిణీ" సమస్యను పట్టించుకోలేదు. 16-రంధ్రాల సీలింగ్ భాగంలో, పరిధీయ రంధ్రాలు గృహ నిర్మాణం ద్వారా ప్రభావితమవుతాయి; పర్యవసానంగా, వారు కేంద్ర రంధ్రాల కంటే 15-20% తక్కువ సంపీడన శక్తిని అనుభవిస్తారు. వాహనం ఆపరేషన్ సమయంలో ఎదురయ్యే 10-2000 Hz వైబ్రేషన్‌లతో కలిపినప్పుడు, ఇది కేవలం మూడు నెలల తర్వాత సీలింగ్ పెదవులలో స్లాక్ మరియు గ్యాప్‌ల అభివృద్ధికి దారితీస్తుంది.

అనుభావిక డేటా ద్వారా మద్దతు ఉంది: మేము 16-రంధ్రాల ముద్ర యొక్క కుదింపు పరిస్థితులను అనుకరించడానికి FEA (పరిమిత మూలకం విశ్లేషణ)ని ఉపయోగించాము; పరిధీయ రంధ్రాల వద్ద సగటు సీలింగ్ పీడనం 0.3 MPa, అయితే కేంద్ర రంధ్రాలు 0.4 MPaకి చేరుకున్నాయి-ఇది 25% కంటే ఎక్కువ ఒత్తిడి భేదం. ఈ పీడన భేదం 5% లోపల నియంత్రించబడినప్పుడు, స్థానికీకరించిన వైఫల్యం యొక్క సంభావ్యత 32% నుండి 4% వరకు తగ్గుతుంది.

పరిష్కారం (ధృవీకరించబడింది మరియు 3 క్లయింట్‌ల వద్ద అమలు చేయబడింది):

1. డిజైన్-సైడ్ స్ట్రెస్ కాంపెన్సేషన్: కంబైన్డ్ "కంప్రెషన్ + వైబ్రేషన్" ఆపరేటింగ్ కండిషన్‌ను అనుకరించడానికి FEAని ఉపయోగించడం, పెరిఫెరల్ హోల్ పొజిషన్‌ల వద్ద సీలింగ్ పెదవులు 0.1 మిమీ మందంగా ఉంటాయి; అదే సమయంలో, సంబంధిత అచ్చు రంధ్రాల యొక్క వ్యాసాలు 0.005 mm ద్వారా తగ్గించబడ్డాయి, ఫలితంగా అచ్చు తర్వాత సహజంగా సమతుల్య ఒత్తిడి పంపిణీ జరుగుతుంది.

2. డెలివరీ వైపు "ఒత్తిడి పరీక్ష నివేదిక"ను అందిస్తుంది: ప్రతి బ్యాచ్‌తో పాటుగా ఉండే సీల్స్‌పై 12 నియమించబడిన పాయింట్ల కోసం వాస్తవ ఒత్తిడి కొలత డేటాను కొనుగోలుదారుకు అందించండి, ప్రెజర్ డిఫరెన్షియల్ ≤ 5% ఉండేలా చూసుకోండి.

3. అసెంబ్లీ ముగింపు "కంప్రెషన్ లిమిట్ రెడ్‌లైన్"ను ఏర్పాటు చేస్తుంది: అసెంబ్లీ మాన్యువల్ ఎరుపు రంగులో హైలైట్‌లు: "అంచు రంధ్రాల కుదింపు తప్పనిసరిగా 20% ± 2%కి చేరుకోవాలి." ఈ ప్రయోజనం కోసం ప్రత్యేక ఫీలర్ గేజ్ అందించబడింది; అసెంబ్లీని పూర్తి చేసిన తర్వాత, కార్మికులు వాస్తవ కొలతలు తీసుకొని ఫలితాలను నమోదు చేయాలి.

II. న్యూ ఎనర్జీ హై-వోల్టేజ్ అప్లికేషన్‌లలో "మెటీరియల్ పెర్ఫార్మెన్స్ కాంట్రాడిక్షన్స్": 800V ప్రాజెక్ట్‌లలో, థర్మల్ మరియు ఆర్క్ రెసిస్టెన్స్ మధ్య అననుకూలత కారణంగా 47% నమూనాలు తిరస్కరించబడ్డాయి.

డిజైన్ ఇంజనీర్ల యొక్క అత్యంత విరుద్ధమైన డిమాండ్లు: కొత్త శక్తి వాహన తయారీదారు వద్ద 800V హై-వోల్టేజ్ కనెక్టర్ ప్రాజెక్ట్ కోసం, సీలింగ్ భాగాలు 160°C (బ్యాటరీ ప్యాక్ యొక్క గరిష్ట ఉష్ణోగ్రత)ని తట్టుకుని 10kV ఆర్క్ రెసిస్టెన్స్ టెస్ట్‌లో ఉత్తీర్ణత సాధించాలి. అయినప్పటికీ, సాంప్రదాయ పదార్థాలు "క్యాచ్-22" గందరగోళాన్ని ఎదుర్కొన్నాయి: హై-ఆర్క్-రెసిస్టెన్స్ సిలికాన్ కేవలం 140°C వరకు ఉష్ణోగ్రతను తట్టుకోగలదు-వాహనం ఇన్‌స్టాల్ చేసిన ఒక నెల తర్వాత గట్టిపడటం-అయితే వేడి-నిరోధక సిలికాన్ 160 °C వద్ద ఆర్క్ రెసిస్టెన్స్ పనితీరులో 35% క్షీణతను ఎదుర్కొంది, దీని ఫలితంగా 160 °C వద్ద కేవలం డైలెక్ట్రిక్ 0 సెకనులో బ్రేక్ డౌన్ అవుతుంది. ఇటువంటి "మెటీరియల్ అననుకూలత" సమస్యలు ఈ 800V ప్రాజెక్ట్‌లో 47% ప్రారంభ నమూనాలను తిరస్కరించడానికి దారితీశాయి, సేకరణ చక్రంలో తీవ్ర జాప్యం జరిగింది.

కోర్ పాయింట్ ఆఫ్ కాంటెన్షన్: సిలికాన్ యొక్క "థర్మల్ రెసిస్టెన్స్" మరియు "ఆర్క్ రెసిస్టెన్స్" విలోమ పరస్పర సంబంధం కలిగి ఉంటాయి: ఆర్క్-రెసిస్టెంట్ సంకలనాలు (నానో-అల్యూమినా వంటివి) జోడించడం వల్ల సిలోక్సేన్ అణువులను అస్థిరపరుస్తుంది, తద్వారా ఉష్ణ నిరోధకత యొక్క ఎగువ పరిమితిని తగ్గిస్తుంది; దీనికి విరుద్ధంగా, అధిక-ఉష్ణోగ్రత-నిరోధక సంకలనాలు (ఫినైల్సిలోక్సేన్ వంటివి) కలపడం వలన ఆర్క్-రెసిస్టెంట్ భాగాలను పలుచన చేస్తుంది, తద్వారా ఇన్సులేషన్ పనితీరు రాజీపడుతుంది.

పరిష్కారం (12 ఫార్ములా పునరావృతాల యొక్క స్పష్టమైన ఫలితం):

1. అనుకూలీకరించిన కాంపౌండ్ ఫార్ములేషన్మెటీరియల్ తయారీదారుల సహకారంతో, మేము ఫ్యూమ్డ్ సిలికా, 1.5% నానో-అల్యూమినా మరియు 2% ఫినైల్‌సిలోక్సేన్‌తో కూడిన మిశ్రమ పదార్థాన్ని అభివృద్ధి చేసాము. 160°C వద్ద 1,000-గంటల వృద్ధాప్య పరీక్షను అనుసరించి, పదార్థం ≤8% కాఠిన్యం వైవిధ్యం రేటును మరియు 10 kV వద్ద 80 సెకన్ల ఆర్క్ రెసిస్టెన్స్ సమయాన్ని ప్రదర్శించింది—క్లయింట్ యొక్క 60 సెకన్ల కంటే చాలా ఎక్కువ.

2. క్రమానుగత నిర్మాణ రూపకల్పన: సీల్ యొక్క లోపలి పొర (అధిక-వోల్టేజ్ పిన్స్‌తో సంబంధం కలిగి ఉంటుంది) అధిక-ఆర్క్-రెసిస్టెన్స్ సిలికాన్‌ను ఉపయోగించుకుంటుంది, అయితే బయటి పొర (హౌసింగ్‌తో సంబంధంలో) అధిక-ఉష్ణోగ్రత-నిరోధక సిలికాన్‌ను ఉపయోగిస్తుంది; ఈ విధానం విరుద్ధమైన పనితీరు అవసరాలను పరిష్కరించడమే కాకుండా మెటీరియల్ ఖర్చులను 15% తగ్గిస్తుంది.

3. సిస్టమ్-స్థాయి సహ-ఆప్టిమైజేషన్： కొనుగోలుదారులు మరియు ఇంజనీర్‌లకు ఒక సిఫార్సు: కనెక్టర్ హౌసింగ్‌కు మూడు హీట్-డిసిపేషన్ ఫిన్‌లను జోడించడం వలన సీల్ యొక్క వాస్తవ నిర్వహణ ఉష్ణోగ్రత 160°C నుండి 145°Cకి తగ్గుతుంది, తద్వారా దాని సేవా జీవితాన్ని మరింత పొడిగిస్తుంది.

డేటా ధ్రువీకరణ: రెండు కొత్త శక్తి వాహనాల తయారీదారుల 800V ప్రాజెక్ట్‌లలో దాని అమలును అనుసరించి, ఈ పరిష్కారం నమూనా పాస్ రేటును 53% నుండి 100%కి పెంచింది, అయితే మాస్ ఇన్‌స్టాలేషన్ తర్వాత లోపం రేటు ≤0.03%గా ఉంది.

III. అసెంబ్లీ లోపాల వల్ల "గుప్త వైఫల్యాలు": 21% సమస్యలు లోపభూయిష్ట ఉత్పత్తుల నుండి కాదు, తప్పు అసెంబ్లీ నుండి వచ్చాయి.

కొనుగోలుదారులు చాలా సులభంగా పట్టించుకోని నష్టాలుఉత్తర చైనాలోని ఒక ప్రయాణీకుల వాహన తయారీదారు "సీలింగ్ భాగాలలో పగుళ్లు మరియు వైఫల్యం" యొక్క సందర్భాలను నివేదించారు. వేరుచేయడం మరియు తనిఖీ చేసిన తర్వాత, 70% విఫలమైన భాగాలు 30% (ప్రామాణిక పరిమితి 20%తో పోలిస్తే) కంటే ఎక్కువ కుదింపు రేటును ప్రదర్శించినట్లు కనుగొనబడింది. "సీలింగ్ పనితీరును ఆప్టిమైజ్ చేసే" ప్రయత్నంలో-అసెంబ్లీ వర్కర్ల నుండి ఈ సమస్య ఉత్పన్నమైంది-స్క్రూడ్రైవర్‌లను ఉపయోగించి సీల్స్‌ను బలవంతంగా వాటి కమ్మీల్లోకి పూయడం; ఈ అభ్యాసం అధిక కుదింపుకు దారితీయడమే కాకుండా సీలింగ్ పెదవులను కూడా దెబ్బతీసింది. SAE ద్వారా 2024 సర్వే ప్రకారం 21% సీలింగ్ వైఫల్యాలు అసెంబ్లీ లోపాల కారణంగా ఉన్నాయి; ఇటువంటి సమస్యలు కంపెనీచే సేకరించబడిన "అర్హత కలిగిన ఉత్పత్తులను" సమర్థవంతంగా "స్క్రాప్"గా మారుస్తాయి, అదే సమయంలో ఉత్పత్తి జాప్యాలకు కూడా కారణమవుతాయి.

సాధారణ అసెంబ్లీ లోపాలు మరియు వాటి పర్యవసానాలు:

పరిష్కారం (5 క్లయింట్‌లలో శిక్షణానంతర వైఫల్యం రేటు 90% తగ్గింది)

1. సాధనం ప్రమాణీకరణ:రబ్బర్ సీల్స్ కోసం ప్లాస్టిక్ ట్వీజర్‌లు మరియు ఫ్లోరోరబ్బర్ సీల్స్ కోసం కాపర్ గైడ్ స్లీవ్‌లతో సహా-కొనుగోలుదారులకు ప్రత్యేకమైన "స్పెషలైజ్డ్ ఇన్‌స్టాలేషన్ టూల్ కిట్"ని అందించండి-సీలింగ్ పెదవులతో ఎలాంటి మెటల్ టూల్స్ రాకుండా చూసుకోండి.

2. విజువల్ ఎర్రర్ ప్రూఫింగ్: కనెక్టర్ హౌసింగ్‌పై ఉన్న గుర్తులకు అనుగుణంగా, ఎరుపు రంగు "ఓరియంటేషన్ మార్క్" (ఉదా., "ఈ వైపు లోపలికి") ముద్రించబడుతుంది; "కంప్రెషన్ మెజర్మెంట్ కార్డ్" షిప్‌మెంట్‌లో చేర్చబడింది, ఇది ఈ నిర్దిష్ట సీల్ మోడల్‌కు ప్రామాణిక కంప్రెస్డ్ మందాన్ని సూచిస్తుంది (ఉదా., అసలు మందం: 8 మిమీ → కంప్రెస్డ్ మందం: 6.4–6.8 మిమీ).

3. 1-గంట ప్రత్యేక శిక్షణ：అసెంబ్లీ వర్కర్లకు "త్రీ-చెక్ ప్రిన్సిపల్"-నిర్ధారణ సాధనాలు, ధోరణి మరియు కుదింపు-పై సరైన విధానాలను ప్రత్యక్షంగా ప్రదర్శించడం ద్వారా నిర్దేశిస్తారు. ప్రమాణాలను చేరుకోవడంలో విఫలమైన ఏ కార్యకర్త అయినా ఆచరణాత్మక అంచనాలో విజయవంతంగా ఉత్తీర్ణత సాధించే వరకు తిరిగి శిక్షణ పొందాలి.

కొనుగోలుదారులు మరియు ఇంజనీర్‌లకు తుది సలహా: ఆపదలను నివారించడానికి, "మొదట దృశ్యాన్ని అంచనా వేయండి, ఆపై పరిష్కారాన్ని నిర్ణయించండి."

ఈ ఫీల్డ్‌లో ఎక్కువ కాలం పని చేస్తే, అది స్పష్టంగా మారుతుంది: "యూనివర్సల్" సీల్ మోడల్ వంటిది ఏదీ లేదు. నిర్దిష్ట ఆపరేటింగ్ ఎన్విరాన్మెంట్-"దృష్టాంతం"-ని పూర్తిగా అర్థం చేసుకోనందున అనేక సమస్యలు తలెత్తుతాయి. కొనుగోలు చేసేటప్పుడు, "IP రేటింగ్‌లు" లేదా "ఉష్ణోగ్రత నిరోధక పరిధులు" వంటి అంశాలపై మాత్రమే దృష్టి పెట్టవద్దు; బదులుగా, ఇంజనీర్లను ఈ మూడు ప్రశ్నలను తప్పకుండా అడగండి:

1. వాహనంలో కనెక్టర్లు ఎక్కడ ఏర్పాటు చేయబడ్డాయి? (ఇంజిన్ కంపార్ట్‌మెంట్, బ్యాటరీ ప్యాక్ లేదా డోర్లు-చాలా భిన్నమైన ఆపరేటింగ్ పరిస్థితులతో స్థానాలు.)

2. స్వయంచాలక పరికరాలను ఉపయోగించి లేదా మాన్యువల్‌గా అసెంబ్లీ నిర్వహించబడుతుందా? (ఇది సీల్స్ యొక్క నిర్మాణ రూపకల్పనను ప్రభావితం చేస్తుంది.)

3. తుది కస్టమర్ యొక్క అంగీకార ప్రమాణాలలోని అవ్యక్త అవసరాలు ఏమిటి? (ఉదా., తక్కువ-ఉష్ణోగ్రత ఇమ్మర్షన్ తర్వాత IP67 పరీక్ష చేయడం)
