ఎలక్ట్రిక్ కనెక్టర్ కోసం 12 పిన్ వైర్ సీల్ అంటే ఏమిటి మరియు ఇది ఎలక్ట్రికల్ కనెక్షన్‌లను ఎలా రక్షిస్తుంది?

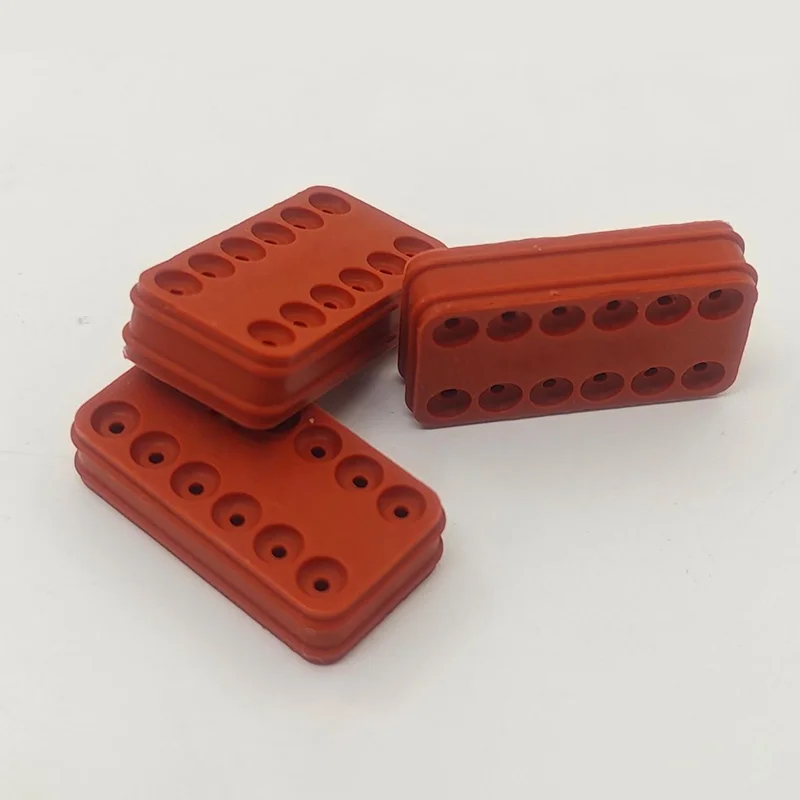

ఎలక్ట్రిక్ కనెక్టర్ కోసం 12 పిన్ వైర్ సీల్ అంటే ఏమిటి?

A ఎలక్ట్రిక్ కనెక్టర్ కోసం 12 పిన్ వైర్ సీల్పన్నెండు వ్యక్తిగత కనెక్షన్ స్థానాలను కలిగి ఉన్న విద్యుత్ కనెక్టర్ కోసం రూపొందించబడిన సీలింగ్ భాగం. కనెక్టర్ హౌసింగ్‌లోకి వైర్లు వెళ్లే ప్రాంతాన్ని మూసివేయడం దీని ప్రాథమిక ఉద్దేశ్యం, అంతర్గత టెర్మినల్స్‌కు అనవసరమైన పదార్థాలు చేరకుండా నిరోధించడంలో సహాయపడతాయి.

కనెక్టర్ హౌసింగ్ వలె కాకుండా, వైర్ సీల్ సాధారణంగా సాపేక్షంగా చిన్న ఎలాస్టోమెరిక్ భాగం. దీని పనితీరు డైమెన్షనల్ ఖచ్చితత్వం, మెటీరియల్ లక్షణాలు, వైర్ వ్యాసం అనుకూలత, కుదింపు మరియు కనెక్టర్ కేవిటీ యొక్క జ్యామితిపై ఎక్కువగా ఆధారపడి ఉంటుంది.

ప్రాక్టికల్ అప్లికేషన్లలో, సీల్ కనెక్టర్ హౌసింగ్, టెర్మినల్స్, వైర్లు, లాకింగ్ మెకానిజమ్స్ మరియు ఇతర సీలింగ్ ఎలిమెంట్స్‌తో కలిసి పని చేస్తుంది. పూర్తి సీలింగ్ వ్యవస్థ కాబట్టి రబ్బరు భాగం ద్వారా మాత్రమే మూల్యాంకనం చేయబడదు. వైర్ సీల్ తప్పనిసరిగా కనెక్టర్ డిజైన్ మరియు కేబుల్ కొలతలతో సరిపోలాలి.

మల్టీ-పిన్ ఎలక్ట్రికల్ సిస్టమ్‌ల కోసం, ప్రతి వైర్ ఎంట్రీ పాయింట్‌ను సీలింగ్ చేయడం చాలా ముఖ్యం ఎందుకంటే కేబుల్ చుట్టూ చిన్న ఓపెనింగ్ తేమ, దుమ్ము, నూనె లేదా ఇతర కలుషితాలకు ప్రవేశ మార్గంగా మారుతుంది. కాలక్రమేణా, కాలుష్యం తుప్పు, అస్థిర విద్యుత్ పనితీరు, ఇన్సులేషన్ సమస్యలు లేదా అకాల భాగాల వైఫల్యానికి దోహదం చేస్తుంది.

12 పిన్ వైర్ సీల్ ఎలా స్ట్రక్చర్ చేయబడింది?

ఒక సాధారణ 12-పిన్ కనెక్టర్ సీలింగ్ సొల్యూషన్ వ్యక్తిగత వైర్ కావిటీస్‌కు సంబంధించిన బహుళ సీలింగ్ ప్రాంతాలను కలిగి ఉంటుంది. కనెక్టర్ డిజైన్‌పై ఆధారపడి, సీల్‌ను వ్యక్తిగత వైర్ సీల్, బహుళ-కుహరం సీలింగ్ భాగం లేదా మరొక ప్రత్యేక కాన్ఫిగరేషన్‌గా తయారు చేయవచ్చు.

సీలింగ్ ప్రాంతం సాధారణంగా ఎలాస్టోమర్ మరియు పరిసర కనెక్టర్ భాగాల మధ్య నియంత్రిత జోక్యంపై ఆధారపడి ఉంటుంది. వైర్ సరిగ్గా చొప్పించబడినప్పుడు, కనెక్టర్ కేవిటీ లోపల సురక్షితంగా ఉంచబడినప్పుడు సీలింగ్ లిప్ లేదా సీలింగ్ ఉపరితలం వైర్ జాకెట్ చుట్టూ కుదించబడుతుంది.

అత్యంత ముఖ్యమైన నిర్మాణ కారకాలు సాధారణంగా వీటిని కలిగి ఉంటాయి:

• లోపలి వ్యాసం:వర్తించే వైర్ లేదా కేబుల్ వ్యాసానికి దగ్గరగా ఉండాలి.
• బయటి వ్యాసం:అధిక వైకల్యం లేకుండా కనెక్టర్ కుహరానికి సరిపోయేలా ఉండాలి.
• సీలింగ్ పెదవులు:వైర్ ఉపరితలం చుట్టూ నియంత్రిత పరిచయాన్ని అందించండి.
• నిలుపుదల లక్షణాలు:అసెంబ్లీ సమయంలో ముద్రను సరిగ్గా ఉంచడంలో సహాయపడండి.
• మెటీరియల్ మందం:కుదింపు, వశ్యత మరియు దీర్ఘకాలిక సీలింగ్ ప్రవర్తనను ప్రభావితం చేస్తుంది.
• మొత్తం జ్యామితి:కనెక్టర్ హౌసింగ్ మరియు టెర్మినల్ కాన్ఫిగరేషన్‌తో సరిపోలాలి.

చిన్న డైమెన్షనల్ విచలనాలు సీలింగ్ పనితీరును ప్రభావితం చేయగలవు కాబట్టి, ఉత్పత్తి అనువర్తనాలకు ఖచ్చితమైన అచ్చు మరియు స్థిరమైన నాణ్యత నియంత్రణ ముఖ్యమైనవి.

12 పిన్ వైర్ సీల్ ఏమి చేస్తుంది?

వైర్ ఎంట్రీ పాయింట్ చుట్టూ పర్యావరణ అవరోధాన్ని సృష్టించడం ప్రధాన విధి. అయినప్పటికీ, దాని ఆచరణాత్మక విలువ సాధారణ వాటర్ఫ్రూఫింగ్కు మించి విస్తరించింది.

వాస్తవ రక్షణ స్థాయి హౌసింగ్ డిజైన్, సంభోగం స్థితి, వైర్ కొలతలు, సీల్ మెటీరియల్, అసెంబ్లీ నాణ్యత మరియు పరీక్ష అవసరాలతో సహా పూర్తి కనెక్టర్ సిస్టమ్‌పై ఆధారపడి ఉంటుంది. అందువల్ల, దాని ఉద్దేశించిన కనెక్టర్ సిస్టమ్ నుండి స్వతంత్రంగా ముద్రను ఎన్నడూ పేర్కొనకూడదు.

ఏ పదార్థాలు సాధారణంగా ఉపయోగించబడతాయి?

వైర్ సీల్‌ను అభివృద్ధి చేసేటప్పుడు లేదా కొనుగోలు చేసేటప్పుడు మెటీరియల్ ఎంపిక చాలా ముఖ్యమైన నిర్ణయాలలో ఒకటి. వేర్వేరు విద్యుత్ వాతావరణాలు ఉష్ణోగ్రత, తేమ, నూనెలు, రసాయనాలు, కంపనం మరియు యాంత్రిక ఒత్తిడి యొక్క విభిన్న కలయికలకు సీలింగ్ భాగాలను బహిర్గతం చేస్తాయి.

సిలికాన్ రబ్బరు తరచుగా ఎలక్ట్రికల్ కనెక్టర్ సీలింగ్ కోసం పరిగణించబడుతుంది ఎందుకంటే దాని ఫ్లెక్సిబిలిటీ ఉష్ణోగ్రత మార్పులు అంతటా సీలింగ్ కాంటాక్ట్‌ను కొనసాగిస్తూ వైర్ జాకెట్ల చుట్టూ ఉండేలా అనుమతిస్తుంది. ఏది ఏమైనప్పటికీ, సాధారణంగా ఉపయోగించే ఎంపికను ఎంచుకోవడం కంటే వాస్తవమైన ఆపరేటింగ్ వాతావరణానికి అనుగుణంగా సరైన పదార్థాన్ని ఎల్లప్పుడూ ఎంచుకోవాలి.

ఒకదాన్ని ఎంచుకున్నప్పుడు ఏమి పరిగణించాలి?

12-పిన్ వైర్ సీల్‌ను ఎంచుకోవడంలో కనెక్టర్ స్థానాల సంఖ్యతో సరిపోలడం కంటే ఎక్కువ ఉంటుంది. కొనుగోలుదారులు మరియు ఇంజనీర్లు ఉత్పత్తి ఆర్డర్‌ను ఉంచే ముందు పూర్తి డైమెన్షనల్ మరియు పర్యావరణ అవసరాలను నిర్ధారించాలి.

1. వైర్ వ్యాసం
   వైర్ ఇన్సులేషన్ యొక్క అసలు బయటి వ్యాసాన్ని నిర్ధారించండి. గణనీయంగా భిన్నమైన వ్యాసం కోసం రూపొందించిన ముద్ర తగినంత కుదింపు లేదా అధిక అసెంబ్లీ శక్తిని సృష్టించవచ్చు.
2. కనెక్టర్ కుహరం కొలతలు
   సీల్ యొక్క బయటి జ్యామితి ఖచ్చితంగా కనెక్టర్ కేవిటీతో సరిపోలాలి.
3. రబ్బరు పదార్థం
   ఉష్ణోగ్రత, తేమ, రసాయనాలు, నూనెలు, UV ఎక్స్పోజర్ మరియు ఇతర పర్యావరణ కారకాల ప్రకారం సమ్మేళనాన్ని ఎంచుకోండి.
4. కాఠిన్యం
   రబ్బరు కాఠిన్యం చొప్పించే శక్తి, కుదింపు, వశ్యత మరియు సీలింగ్ పరిచయాన్ని ప్రభావితం చేస్తుంది.
5. ఉష్ణోగ్రత పరిధి
   మెటీరియల్ ఆమోదానికి ముందు ఆశించిన కనిష్ట మరియు గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రతలు నిర్వచించబడాలి.
6. పర్యావరణ పరిరక్షణ అవసరం
   పూర్తి కనెక్టర్ అసెంబ్లీకి అవసరమైన పర్యావరణ పరిరక్షణ స్థాయిని నిర్ణయించండి.
7. అసెంబ్లీ ప్రక్రియ
   మాన్యువల్ చొప్పించడం, ఆటోమేటెడ్ జీను అసెంబ్లీ, టెర్మినల్ క్రిమ్పింగ్ మరియు కనెక్టర్ సంభోగం సీల్‌పై విభిన్న అవసరాలను విధించవచ్చు.
8. ఉత్పత్తి పరిమాణం
   అధిక-వాల్యూమ్ ప్రాజెక్ట్‌లు డెడికేటెడ్ టూలింగ్ మరియు ఆప్టిమైజ్ మోల్డింగ్ ప్రాసెస్‌లను సమర్థించవచ్చు, అయితే తక్కువ-వాల్యూమ్ అప్లికేషన్‌లకు విభిన్న అభివృద్ధి వ్యూహాలు అవసరం కావచ్చు.

12 పిన్ వైర్ సీల్స్ ఎక్కడ ఉపయోగించబడతాయి?

పర్యావరణ పరిరక్షణను కొనసాగిస్తూ కనెక్టర్ గుండా బహుళ ఎలక్ట్రికల్ సర్క్యూట్‌లు వెళ్లాల్సిన అవసరం ఉన్న చోట 12-పిన్ సీలింగ్ కాన్ఫిగరేషన్‌ని ఉపయోగించవచ్చు.

• ఆటోమోటివ్ వైరింగ్ పట్టీలు:ఇంజిన్ కంపార్ట్మెంట్లు, బాడీ ఎలక్ట్రానిక్స్, లైటింగ్ సిస్టమ్స్, సెన్సార్లు, కంట్రోల్ మాడ్యూల్స్ మరియు ఇతర వాహనాల ఎలక్ట్రికల్ సిస్టమ్స్.
• ఎలక్ట్రిక్ వాహనాలు:ఎంపిక చేయబడిన తక్కువ-వోల్టేజ్ ఎలక్ట్రికల్ ఇంటర్‌ఫేస్‌లు, సెన్సార్లు, నియంత్రణ వ్యవస్థలు మరియు సహాయక విద్యుత్ పరికరాలు.
• పారిశ్రామిక పరికరాలు:మెషినరీ, ఆటోమేషన్ సిస్టమ్స్, కంట్రోల్ క్యాబినెట్‌లు, సెన్సార్లు, మోటార్లు మరియు మొబైల్ పరికరాలు.
• వ్యవసాయ యంత్రాలు:బురద, వర్షం, దుమ్ము, కంపనం మరియు ఉష్ణోగ్రత మార్పులకు గురయ్యే పరికరాలు.
• నిర్మాణ యంత్రాలు:డిమాండ్ ఉన్న బహిరంగ వాతావరణంలో మన్నికైన విద్యుత్ కనెక్షన్‌లు అవసరమయ్యే భారీ పరికరాలు.
• బాహ్య విద్యుత్ వ్యవస్థలు:పరికరాలు వర్షం, దుమ్ము, తేమ మరియు మారుతున్న పర్యావరణ పరిస్థితులకు గురవుతాయి.
• ప్రత్యేక ఎలక్ట్రానిక్ పరికరాలు:పర్యావరణ సీలింగ్‌తో కాంపాక్ట్ మల్టీ-సర్క్యూట్ వైరింగ్ అవసరమయ్యే అప్లికేషన్‌లు.

ఖచ్చితమైన అప్లికేషన్ అవసరమైన పదార్థం, కొలతలు, సీలింగ్ నిర్మాణం మరియు ధ్రువీకరణ పద్ధతిని నిర్ణయిస్తుంది. రక్షిత ఇండోర్ కంట్రోల్ సిస్టమ్‌కు సరిపోయే కాంపోనెంట్ ఎక్స్‌పోజ్డ్ ఇంజన్ కంపార్ట్‌మెంట్ లేదా హెవీ డ్యూటీ అవుట్‌డోర్ మెషీన్‌కు తగినది కాకపోవచ్చు.

వైర్ సీల్‌ను ఎలా ఇన్‌స్టాల్ చేయాలి?

సరైన ఇన్‌స్టాలేషన్ అవసరం ఎందుకంటే అధిక-నాణ్యత సీల్ కూడా పాడైపోయినా, తప్పుగా ఉంచబడినా లేదా తగని వైర్‌తో జత చేసినా దాని ప్రభావాన్ని కోల్పోతుంది.

1. ముద్రను తనిఖీ చేయండి:కోతలు, పగుళ్లు, వైకల్యం, ఫ్లాష్, కాలుష్యం లేదా ఇతర కనిపించే లోపాల కోసం తనిఖీ చేయండి.
2. వైర్ అనుకూలతను నిర్ధారించండి:వైర్ వ్యాసం పేర్కొన్న సీలింగ్ పరిధికి అనుగుణంగా ఉందని ధృవీకరించండి.
3. వైర్ సిద్ధం:వైర్ జాకెట్ శుభ్రంగా మరియు పాడైపోలేదని నిర్ధారించుకోండి.
4. ముద్రను సరిగ్గా ఉంచండి:కనెక్టర్ డిజైన్ ప్రకారం సీలింగ్ భాగం ఓరియెంటెడ్ అని నిర్ధారించుకోండి.
5. టెర్మినల్‌ను జాగ్రత్తగా చొప్పించండి:టెర్మినల్ చొప్పించే సమయంలో సీలింగ్ పెదవిని చింపివేయడం లేదా చుట్టడం మానుకోండి.
6. టెర్మినల్ నిలుపుదలని ధృవీకరించండి:టెర్మినల్ సరైన స్థానానికి మరియు లాకింగ్ మెకానిజంకు చేరుకుందని నిర్ధారించండి.
7. చివరి అసెంబ్లీని తనిఖీ చేయండి:పరీక్షించే ముందు సీల్ పొజిషన్ మరియు కనెక్టర్ సంభోగం స్థితిని తనిఖీ చేయండి.

స్వయంచాలక ఉత్పత్తి కోసం, చొప్పించే పరికరాలు, సాధనం, అసెంబ్లీ వేగం మరియు సరళత అవసరాలతో అనుకూలత కోసం ముద్రను కూడా అంచనా వేయాలి. అధిక చొప్పించే శక్తి సీల్ లేదా వైర్‌ను దెబ్బతీస్తుంది, అయితే తగినంత కుదింపు పర్యావరణ రక్షణను తగ్గిస్తుంది.

పేలవంగా ఎంపిక చేయబడిన సీల్ ఏ సమస్యలను కలిగిస్తుంది?

అనేక కనెక్టర్ సీలింగ్ సమస్యలు సీలింగ్ సిస్టమ్ యొక్క భావన నుండి కాకుండా సీల్ మరియు అసలు అప్లికేషన్ మధ్య అసమతుల్యత నుండి ఉద్భవించాయి.

కొనుగోలు నిర్ణయాలు ధర లేదా రూపాన్ని మాత్రమే కాకుండా పూర్తి సాంకేతిక లక్షణాలపై ఎందుకు ఆధారపడి ఉండాలో ఈ సమస్యలు ప్రదర్శిస్తాయి.

కస్టమ్ మాన్యుఫ్యాక్చరింగ్ కనెక్టర్ సీలింగ్‌ను ఎలా మెరుగుపరుస్తుంది?

కనెక్టర్ మరియు వైర్ కొలతలు ఇప్పటికే ఏర్పాటు చేసిన డిజైన్‌తో సరిపోలినప్పుడు ప్రామాణిక సీలింగ్ భాగాలు ఆచరణాత్మకంగా ఉంటాయి. అయినప్పటికీ, అనేక OEM మరియు పారిశ్రామిక ప్రాజెక్ట్‌లకు ప్రత్యేక కనెక్టర్ కావిటీస్, అసాధారణ వైర్ డయామీటర్‌లు, పరిమిత ఇన్‌స్టాలేషన్ స్థలం లేదా డిమాండ్ ఉన్న పర్యావరణ పరిస్థితుల కారణంగా అనుకూలీకరించిన జ్యామితి అవసరం.

కస్టమర్ యొక్క అప్లికేషన్ చుట్టూ సీలింగ్ ప్రొఫైల్, కొలతలు, మెటీరియల్, కాఠిన్యం, రంగు మరియు ఉత్పత్తి ప్రక్రియను అభివృద్ధి చేయడానికి అనుకూల తయారీ అనుమతిస్తుంది.

ఉదాహరణకు, అనుకూలీకరించిన 12-పిన్ వైర్ సీల్ ప్రాజెక్ట్ అవసరం కావచ్చు:

• విభిన్న వైర్ స్పెసిఫికేషన్‌ల కోసం అనుకూలీకరించిన అంతర్గత వ్యాసాలు
• యాజమాన్య కనెక్టర్ హౌసింగ్ కోసం ప్రత్యేక బాహ్య జ్యామితి
• వివిధ సీలింగ్ పెదవి డిజైన్లు
• నిర్దిష్ట రబ్బరు కాఠిన్యం
• సర్క్యూట్ గుర్తింపు కోసం అనుకూలీకరించిన రంగులు
• ఉష్ణోగ్రత లేదా రసాయన బహిర్గతం ఆధారంగా పదార్థం ఎంపిక
• డ్రాయింగ్‌లు, నమూనాలు లేదా 3D డేటా నుండి టూలింగ్ అభివృద్ధి చేయబడింది
• అధిక-వాల్యూమ్ ఉత్పత్తి కోసం స్థిరమైన డైమెన్షనల్ నియంత్రణ

జెజియాంగ్ గుమింగ్ రబ్బర్ టెక్నాలజీ కో., లిమిటెడ్.ఎలక్ట్రికల్ కనెక్టర్ అప్లికేషన్‌ల కోసం అనుకూలీకరించిన రబ్బరు సీలింగ్ భాగాలను సోర్సింగ్ చేసేటప్పుడు పరిగణించవచ్చు. OEM ప్రాజెక్ట్‌ల కోసం, అభివృద్ధి ప్రారంభంలో పూర్తి సాంకేతిక సమాచారాన్ని అందించడం అనవసరమైన నమూనా చక్రాలను తగ్గించడంలో సహాయపడుతుంది మరియు కనెక్టర్ డిజైనర్, సీల్ తయారీదారు మరియు అసెంబ్లీ బృందం మధ్య కమ్యూనికేషన్‌ను మెరుగుపరచడంలో సహాయపడుతుంది.

వైర్ సీల్ తయారీదారుని కొనుగోలుదారులు ఏమి అడగాలి?

సరఫరాదారుని ఎంచుకోవడానికి ముందు, కొనుగోలు బృందాలు స్పష్టమైన సాంకేతిక తనిఖీ జాబితాను ఏర్పాటు చేయాలి. ఇది సరైనదిగా కనిపించే ఒక భాగాన్ని అనుచితమైన అప్లికేషన్‌లో ఉపయోగించకుండా నిరోధించడంలో సహాయపడుతుంది.

పారిశ్రామిక మరియు ఆటోమోటివ్ ప్రోగ్రామ్‌ల కోసం, కొనుగోలుదారులు ఉత్పత్తి స్థిరత్వం, ట్రేస్‌బిలిటీ, టెక్నికల్ కమ్యూనికేషన్, టూలింగ్ మేనేజ్‌మెంట్, ప్యాకేజింగ్, డెలివరీ సామర్ధ్యం మరియు దీర్ఘకాలిక సరఫరా స్థిరత్వాన్ని కూడా పరిగణించాలి.

విశ్వసనీయ సరఫరాదారు సంబంధం మొదటి నమూనాకు మించి విస్తరించాలి. బహుళ బ్యాచ్‌లలో స్థిరమైన మెటీరియల్ లక్షణాలు, డైమెన్షనల్ ఖచ్చితత్వం మరియు ఉత్పత్తి నియంత్రణలను నిర్వహించడంపై దీర్ఘకాలిక కనెక్టర్ పనితీరు ఆధారపడి ఉంటుంది.

తరచుగా అడిగే ప్రశ్నలు

తుది పరిశీలనలు

A ఎలక్ట్రిక్ కనెక్టర్ కోసం 12 పిన్ వైర్ సీల్మల్టీ-సర్క్యూట్ ఎలక్ట్రికల్ కనెక్షన్ యొక్క విశ్వసనీయతలో ముఖ్యమైన పాత్రతో ఒక చిన్న భాగం. దీని ప్రభావం పదార్థం, జ్యామితి, వైర్ పరిమాణం, కనెక్టర్ కుహరం, కుదింపు, అసెంబ్లీ ప్రక్రియ మరియు పర్యావరణ పరిస్థితుల మధ్య పరస్పర చర్యపై ఆధారపడి ఉంటుంది.

ఇంజనీరింగ్ బృందాల కోసం, సీలింగ్ మెటీరియల్ మరియు కొలతలు ఎంచుకోవడానికి ముందు పూర్తి ఆపరేటింగ్ వాతావరణాన్ని నిర్వచించడం అత్యంత ముఖ్యమైన దశ. కొనుగోలు బృందాల కోసం, సరఫరాదారు సామర్థ్యాలు, తయారీ స్థిరత్వం, అనుకూలీకరణ మద్దతు మరియు నాణ్యత నియంత్రణను యూనిట్ ధరతో పాటు పరిగణించాలి.

ఒక ప్రామాణిక భాగం అవసరాలను తీర్చలేనప్పుడు, OEM-రూపకల్పన చేసిన వైర్ సీల్ కనెక్టర్ సిస్టమ్‌కు మరింత ఖచ్చితమైన అమరికను అందిస్తుంది. ఇంజినీరింగ్ డ్రాయింగ్‌లు, నమూనాలు లేదా డైమెన్షనల్ స్పెసిఫికేషన్‌ల నుండి నేరుగా పని చేయడం తయారీదారులు తుది అప్లికేషన్‌తో మెరుగ్గా సమలేఖనం చేయబడిన సీలింగ్ సొల్యూషన్‌ను అభివృద్ధి చేయడంలో సహాయపడుతుంది.
